Rozdíl mezi ventilem brány API 6A a obyčejný ventil brány

1. Standardy a certifikace
API 6A brány ventily
Vyrobeno v souladu s API 6A American Petroleum Institute API 6A, Specifikace pro vybavení pro wellhead a vánoční stromky.
Tento standard je mezinárodně uznávaným standardem pro ropný a plynárenský průmysl, který pokrývá celý proces, včetně materiálů, designu, výroby, testování, kontroly a kontroly kvality.
API 6A pro vysokotlaké hlavy oleje a plynu vyžaduje, aby výrobky splňovaly následující požadavky:
PSL (úroveň specifikace produktu): Od PSL1 do PSL4, čím vyšší úroveň, tím přísnější jsou požadavky.
PR (požadavky na výkon): Určuje indikátory výkonu pro tlak, teplotu, těsnění a životnost.
Třída teploty (T): pokrývá provozní podmínky od extrémně chladných po vysoké teploty, jako jsou rozsahy teploty L, P a X.
NACE MR0175/ISO 15156: Zajišťuje bezpečný provoz v korozivních prostředích obsahujících sirovodík (H₂S).
Mezi běžné standardy pro standardní brány patří API 600/602/603, ASME B16.34 a GB/T 12234. Tento ventil se primárně používá v konvenčních odvětvích, jako jsou obecní potrubí, kotle, elektrárny, chemikálie a lodě.

Požadavky na rezistenci na sulfidy a vysokotlaké odolnosti jsou nižší a klasifikace PSL a PR obecně nejsou vyžadovány.

Požadavky na certifikaci jsou relativně uvolněné, takže je vhodné pro nízkorizikové prostředí.

2. design a struktura

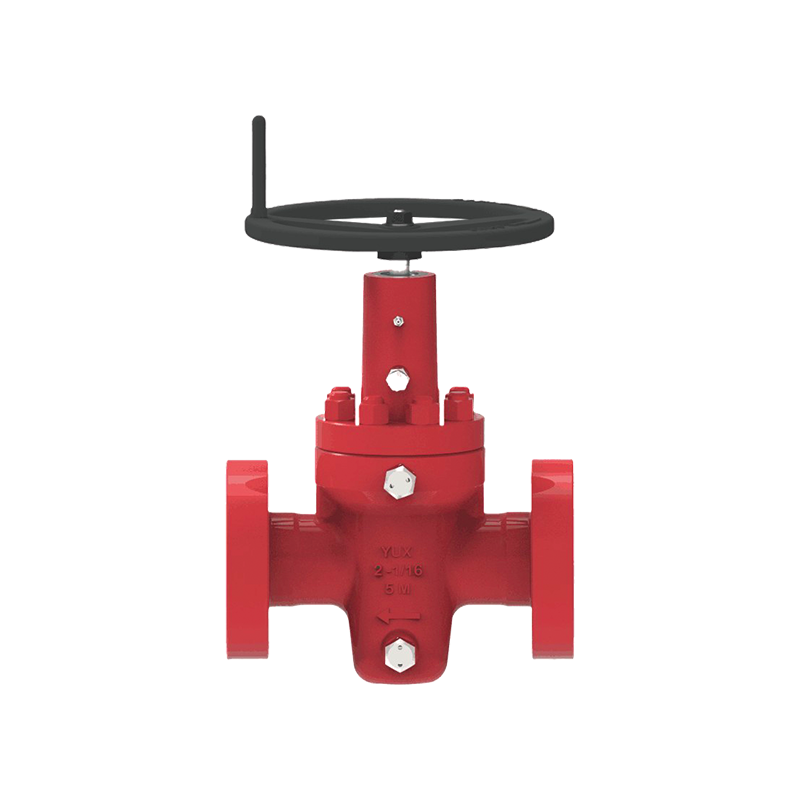

API 6A Gate ventil
Konstrukce tělesa ventilu: Obvykle konstruováno pomocí jednodílného kování, tělo ventilu se může pochlubit vysokou materiálovou pevností a hustou vnitřní strukturou, schopnou odolat extrémních tlakům a teplotám.
Metoda těsnění: Primárně těsnění kov na kov udržuje spolehlivé těsnění pod vysokým tlakem, vysokou teplotou, naložením písku a korozivním médiem. Některé ventily využívají elastické nebo kompozitní těsnicí struktury pro nízkotlaké aplikace.
Typ ventilu: Obvykle paralelní brána nebo návrh dvou disků nabízí nízké otevírací a zavírací síly a vysokou průtokovou kapacitu.
Hodnocení tlaku: K dispozici od 2 000 psi do 20 000 psi.
Speciální design: obsahuje balení stonků, automatické kompenzace sedadel a porty injekce mastnoty pro snadnou údržbu na místě. Obyčejný bránový ventil
Struktura těla: Většinou obsazení, což má za následek nižší výrobní náklady, ale hustota materiálu není tak dobrá jako vypuštění.
Těsnění: Většinou nekovové těsnění (jako je guma nebo polytetrafluorethylen (PTFE)), vhodné pro aplikace střední a nízkotlaké aplikace, jako je voda, plyn a olej.
Disk ventilů: Běžně používanými jsou disky typu klínového nebo elastického klínu, které se snadno vyrábějí a vhodné pro obecné použití.
Hodnocení tlaku: Obecně se pohybuje od PN16 (přibližně 200 psi) do PN100 (přibližně 1450 psi), výrazně nižší než API 6A.
Požadavky na návrh: Žádné funkce studny specifické pro API 6A, jako jsou porty mastnoty a dvojitá těsnění.

3. provozní prostředí
API 6A brány ventily
Speciálně používané v ropném a plynárenském průmyslu, včetně:
Wellheads
Vánoční stromky
Vysokotlaké shromažďování a dopravní potrubí
Offshore vrtné platformy
Provozní prostředí je velmi náročné: vysoký tlak, vysoká teplota, nízká teplota a tekutiny obsahující CO₂, H₂S, písek a korozivní tekutiny.
Výkon těsnění ventilu, bezpečnost a spolehlivost jsou velmi náročné; Jakékoli selhání by mohlo vést k vážným nehodám, jako jsou vypuštění a výbuchy.
Běžné brány
Běžně se používají v přívodě a drenáži komunální vody, HVAC, průmyslových potrubí, páry elektrárny, potraviny a farmaceutických aplikacích.
Provozní podmínky jsou relativně mírné: většinou předávají média při teplotě okolí a tlaku nebo při středních až nízkých tlacích.
I když dojde k úniku nebo selhání, riziko je obecně nízké a údržba a výměna jsou snadné.

4. Náklady a údržba
API 6A Gate ventil
Náklady: Výrobní a kupní ceny jsou vysoké, protože vyžadují vysoce pevnou slitinu ocel (jako je AISI 4130, AISI 410, Inconel 625), která podléhá přísnému tepelnému zpracování a testování.
Údržba:
Je vyžadováno pravidelné testování tlaku a kontroly úniku.
Některé produkty jsou navrženy s injekčními porty mastnoty a online výměnou sedadel, což usnadňuje rychlou údržbu během operací studny.
Personál údržby musí mít specializované znalosti a dodržovat bezpečnostní předpisy API a ropné společnosti.
Obyčejný bránový ventil
Náklady: Relativně nízké, primárně vyrobené z litiny, uhlíkové oceli nebo nerezové oceli.
Údržba:
Jednoduchá struktura, snadno opravitelná nebo nahraditelná.
Díly jsou široce kompatibilní a lze je vyměnit za nízké náklady.
Nejsou nutné žádné složité pravidelné inspekce; Opravy jsou obvykle vyžadovány pouze tehdy, když dojde k poruše.
